妻壁の配置
［屋根入力］→〔部材〕→［妻壁］
ダイアログ
| 項 目 | 説 明 |
|---|---|
| タイプ | 「タイプ1」、「タイプ2」から選択します。 説明2.参照 |
| パラメータ Ｐ1（mm） |
［タイプ］によるパラメータを入力します。 説明2.参照。 ［左右反転］ボタンをクリックすると、 Ｐ1とＰ2、およびＰ3とＰ4の数値を入れ替えることができます。 |
| Ｐ2（mm） | |
| Ｐ3（mm） | |
| Ｐ4（mm） | |
| 固定荷重 | 固定荷重を直接入力する場合にチェックし、
【標準固定荷重】の
［固定荷重リスト］
の［外壁］に登録した固定荷重名称から選択します。 チェックしない場合は、【標準固定荷重】 で設定した外壁の固定荷重により荷重拾いが行われます。 |
| コメント | 半角40文字（全角20文字）以内で入力します。 |
| ※ | ダイアログには、前回設定した内容が表示されます。 |
説 明
- ［参照］ボタンをクリックし、 すでに配置されている妻壁をクリックすると選択した妻壁の仕様がダイアログに反映されます （「データの参照」を参照）。
- タイプによるパラメータは下図のとおりです。
タイプ タイプ１ タイプ２ 形状
- 以下の記号はコメントとして使用できません。
「＠」、「＃」、｢￥」、「／」、「 ，」、「 ”」、「 '」、「＊」、「%」
操 作
●配置
- アイコン
をクリック、または▼から［妻壁の配置］を選択します。
- ダイアログが表示されます
（詳細は、｢
ダイアログ｣を参照）。

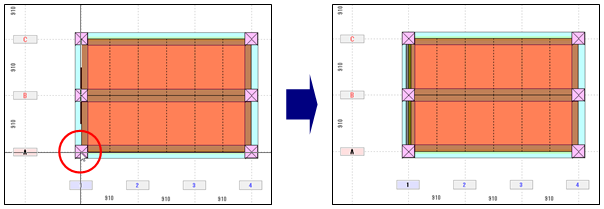

妻壁の仕様を設定し、［OK］ボタンをクリックします。 - グリッドにカーソルを合わせクリックすると、
ラバーバンドが表示されます。

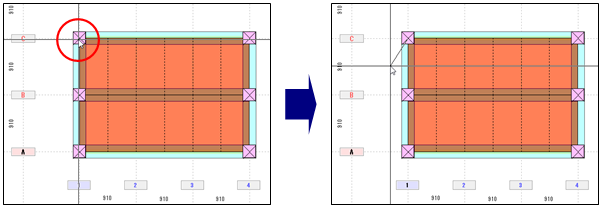

※右クリックすると、ラバーバンドを解除します。 - 次のグリッドにカーソルを合わせクリックすると、
妻壁が配置されます。
- 右クリックしてダイアログを表示します。
［キャンセル］ボタンをクリックし、コマンドを解除します。
※ダイアログが画面に表示されている状態で、 屋根伏図の作業ウィンドウ内を右クリックしても、コマンドを解除します。
●削除
- ▼から［妻壁の削除］を選択します。

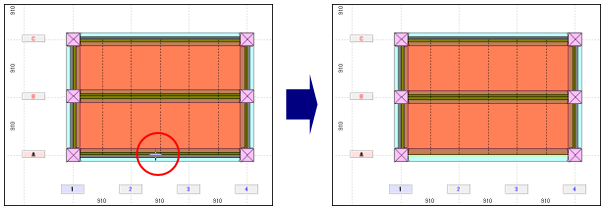

- 削除したい妻壁にカーソルを合わせクリックすると、
妻壁が削除されます。

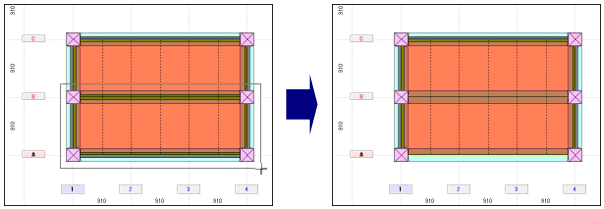

また、ドラッグしながら削除する範囲を指示すると、 一度に複数の妻壁を削除することができます。
- 屋根伏図の作業ウィンドウ内を右クリックし、コマンドを解除します。
※キーボードの[Esc]キーを押して、コマンドを解除することもできます。
